概 述
☆ DC025B系列用于驅動相電流5A以下的所有85BYG、86BYG、90BYG以及110BYG系列的兩相混合式步進電機。
☆ 由于采用了先進的控制電路和高性能的功率器件，從而在主電壓為AC80V交流供電情況下可以長期穩定、可靠運行。
☆ 適用于包裝、印染、 冶金、化工、機械等行業。
性 能 特 點
☆ 驅動電壓：主電壓AC30V～80V ，控制電壓AC17V（必須不小于10W）。
☆ 輸出電流：3A～4.5A，根據用戶需要調整
☆ 恒流斬波控制 ，節能的半電流鎖定模式
☆ 輸入信號TTL兼容 ，光電隔離信號輸入
☆ 過流過壓保護
指標
Ti=25℃
項目 | 指標 |
主電壓 | AC30V～80V±10%， 50Hz±1Hz |
控制電壓 | AC17V±10%， 50Hz±1Hz |
輸出電流 | DC-025B | 3A/3.5A/4A/4.5A/±10% |
DC-025BH | 4A/4.5A/5A/6A/±10% |
步進電機頻率 | 0～200KHz |
邏輯信號電流 | 5～15mA |
絕緣電阻 | 500MΩ |
使用環境及參數
冷卻方式 | 強制風冷 |
使用環境 | 溫度 | －5℃～+50℃ |
濕度 | 40～90%PH |
場合 | 禁止用在有強腐蝕性、強導電性氣體或粉塵的環境中 |
外型尺寸 | 160×80×65mm3 |
重量 | 約 0.6 Kg |
可由用戶自己隨意選擇。 在斷電情況下，按下表所示撥動紅色撥碼開關。再通電即按設定情況工作備注：開關往下?lián)転椤癘N”=1，往上撥為“OFF”=0。注意：改變設定后，需重新通電，設定方有效。
| 開關位置 | 電流 |
| 1 | 2 | DC-025B | DC-025BH |
ON | ON | 3A | 4A |
ON | OFF | 3.5A | 4.5A |
0FF | ON | 4A | 5.0A |
0FF | 0FF | 4.5A | 6.0A |
控 制 信 號
★ 步進脈沖輸入信號Cp 最大通過頻率為20KHz。脈沖的低電平時間應大于500nS。
★ 方向控制 U/D+、U/D-外部輸入信號U/D+、U/D-電平變化可改變電機運轉方向
注：電機的初始運行方向與電機的接線有關
★ 使能信號PD+、PD—當PD+加高電平，并且PD—加低電平時，驅動器切斷電機各相的電流使電機軸處于自由狀態，此時步進脈沖Cp將不被響應；否則電機響應Cp端輸入脈沖運行，Cp 端沒有信號時，電機處于半流鎖定狀態。
★ 輸出信號A、A—、B、B—接二相混合式步進電動機的出線。
Cp、U/D-、 PD- 信號結構及要求
信號結構
★ 信號要求
DC025B驅動器采用單脈沖控制方式。(共陰\共陽均可以)。Cp、U/D、P/D信號通過光耦隔離。為確保內置光耦能可靠導通，要求信號提供至少5mA的電流。驅動器內部已串入光耦的限流電阻270Ω，對應+5V電平。當輸入電壓較高時，可根據需要外串電阻進行限流。例如輸入電平為+24V時，應在每個控制信號上串聯2KΩ左右電阻。例如輸入電平為+12V時，應在每個控制信號上串聯1KΩ左右電阻。

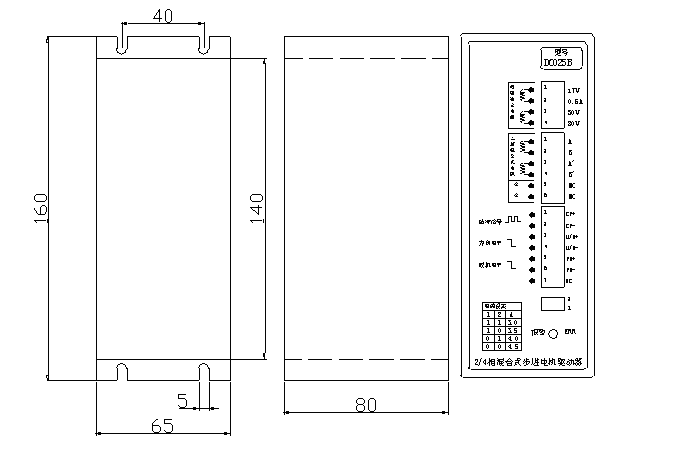

體積：長160mm×寬65mm×高80mm
備 注
1、在設定電流時，應該將電源關掉，待設定好了，再打開電源。
2、輸入的兩組交流電源必須是獨立的，不可以共地。
3、若步進電機的轉向不對，只需將A與-A兩根線對掉即可。
4、驅動器的電源不允許頻繁開關，當頻繁開關電源時，報警燈可能會亮，這時應關掉電源，等1分鐘左右再開機即可。
5、驅動器在使用半年左右，應檢查風機通道是否堵塞，風機運轉是否正常

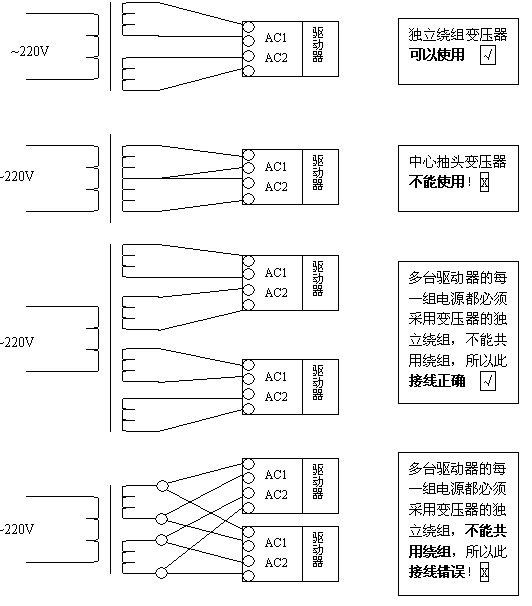

驅動器供電電源說明 （適用于所有兩組交流供電的驅動器） 1． 兩組交流必須使用變壓器的兩個獨立繞組，不能采用中心抽頭方式； 2． 如果使用兩臺（或兩臺以上）驅動器，所有繞組不能共用，即每一個繞組必須獨立使用。 不正確的接線將導致驅動器的嚴重損壞！ |
